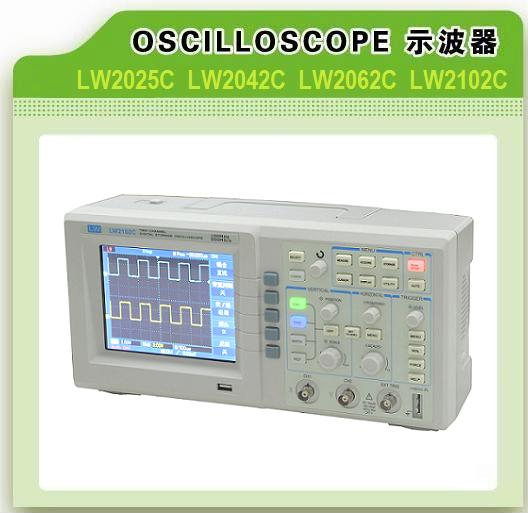

产品名称:数字示波器-彩色数字存储示波器-示波器

产品编号:龙威数字示波器

产品型号:数字示波器

出品单位:实用工具仪器

浏览次数:

更多产品图片:

产品详细介绍:

名称:

彩色数字存储示波器

规格:

25MHz-100MHz

计量单位:



性能特点:
1、双模拟通道
2、高清晰彩色/单色液晶显示系统,320×240分辨率
3、支持即插即用USB存储设备,并可通过USB存储设备与计算机通信
4、自动波形、状态设置
5、波形、设置和位图存储以及波形和设置再现
6、精细的视窗扩展功能,精确分析波形细节与概貌
7、自动测量28种波形参数
8、自动光标跟踪测量功能
9、独特的波形录制和回放功能
10、内嵌FFT,多种波形数学运算功能(包括:加、减、乘、除)
11、边沿、视频、脉宽、交替触发功能
12、中英文帮助信息显示


技术指标:


采样

采样方式

实时采样

等效采样

采样率

500MS/s

25GS/s

输入

输入耦合

直流、交流、接地(DC、AC、GND)

输入阻抗

1±2% M 欧,与24±3pF并联

探头衰减系数设定

1×,10×,100×,1000×

最大输入电压

400V(DC+AC峰值、1MΩ输入阻抗)

通道间时间延迟(典型)

150ps

水平

波形内插

Sin(x)/x

记录长度

存储深度:2.5k/通道,2×512k采样点

扫描范围(s/div)

2ns/div-50s/div (50MHz、200MHz)
5ns/div-50s/div (100MHz、80MHz、60MHz)
10ns/div-50s/div (40MHz)
按1-2-5进制

采样率和延迟时间精确度

±100ppm(任何≥1ms的时间间隔)

垂直

模拟数字转换器(A/D)

8比特分辨率,两个通道同时采样

偏转系数(伏/格)范围(V/div)

2mV/div ~5V/div(在输入BNC处)

位移范围

≥±10 div

模拟带宽

200MHz、150 MHz、100 MHz、60 MHz、40 MHz、25 MHz

单次带宽

80 MHz、60 MHz、40 MHz、25 MHz

可选择的模拟带宽限制(典型)

20 MHz

上升时间(BNC上典型的)

≤1.8ns, ≤2.3ns, ≤3.5ns, ≤5.8ns, ≤8.7ns, ≤14ns分别在带宽(200MHz、150 MHz、100 MHz、60 MHz、40 MHz、25 MHz)上

触发

触发灵敏度

≤1div



触发电平范围

内部

EXT

EXT/5

距屏幕中心±5div

±1.6V

±8V

预触发能力

正常模式/扫描模式、预触发/延迟触发预触发深度可调

释抑范围

100ns – 1.5s

设定电平至50%(典型的)

输入信号频率≥50Hz条件下操作

触发方式

边沿触发

边沿类型

上升、下降

脉宽触发

触发模式

(大于、小于、等于)正脉宽,(大于、小于、等于)负脉宽

脉冲宽度范围

20ns-10s

视频触发

触发灵敏度(视频触发,典型的)

内部:2div峰间值 EXT:400mV EXT/5:2V

交替触发

CH1触发

边沿、脉宽、视频

CH2触发

边沿、脉宽、视频

测量

光标测量

手动模式

光标间电压差(△V)、光标间时间差(△T)、△T的倒数(Hz)(1/△T)

跟踪模式

波形点的电压值和时间值

自动测量模式

允许在自动测量时显示光标

自动测量

峰值、幅值、最大值、最小值、顶端值、底端值、平均值、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、正占空比、负占空比、延迟1->2↑、延迟1->2↓的测量

数学操作

加、减、乘、除、反相

存储波形

10组波形、10种设置

FFT

Hanning,Hamming,Blackman,Rectangle

采样点

1024 points

李沙育图形

相位差

±3degrees

显示

显示类型

对角线为145毫米(5.7英寸)的液晶显示

显示分辨率

320水平×RGB×240垂直像素

显示色彩

彩色(LW2##2C、LW3##2C) 单色(LW2##2B、LW3##2B)

电源电压

100-240VACRMS,45-440Hz,CAT II

耗电

小于50W

环境

温度范围

操作:0℃~+40℃
非操作:-20℃~+60℃

湿度范围

+10~+30℃(≤95%±5%RH)
+30~+40℃(≤75%±5%RH)

尺寸(宽×高×深)

LW2000

320×150×130mm

LW3000

320×150×292mm

重量

LW2000

2.5千克(不含包装) 4.0千克(含包装)

LW3000

4.9千克 (不含包装) 6.8千克(含包装)
