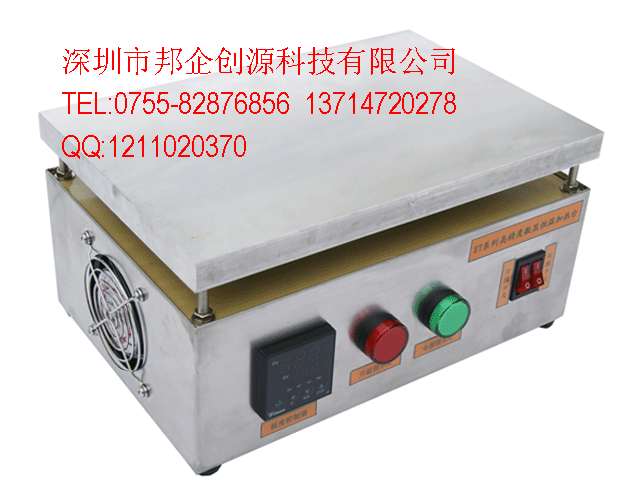

| 产品名称：恒温加热台 |
| 产品规格：3020 |
| 平台尺寸：300*200 |
| |
|
设备功率：1200W
温度范围：0-400度
温度范围：0-400度
|
| |
| 控制方式：智能温控表加快速反应固态系统 |
| 使用环境温度：-15℃-60℃ |
|
使用环境湿度：50-85%RH
|
|
特点：平台采用20mm铝型材精细机加制作，平台可从外拆卸，宜于发热管更换，智能温控表及固态继电器均采用原装宇电PID人工智能数显温度控制仪，精度高,操作安全简单明确方便，控温精度达±0.8℃，智能温控器三年免费保修机箱采用SUS304不锈钢材料制作冷板制作，非特殊环境下使用决不存在掉漆生锈等弊端；可订制任何非标的恒温加热台
|
| 恒温加热台的反面，贴有防烫标致及生产流水号，后置国标插座式接头，电源采用国标1.8M线长，线径为1mm，接头内置保险管，地线已接至机体外壳。 |
| 内部接线，控制线采用国标0.5mm线进行布置，主线采用国标1mm布置，机箱整体控制布线均按“工业部中电设计标准GBJ54-83”，所有接头都用接线端子连接，美观且不易脱落，内置快速反应固态继电器，比普通的固态继电器使用寿命更长久固态继电器，所有恒温加热台的控制布线均一样。 |
| |
| 恒温平台各部件解悉： |
| |
| 铝材平台，采用20mm厚的优质铝型材制作，表面光洁如镜。铝材平台用4颗螺丝固定，可以方便的拆卸，宜于发热管的长久维修或更换。 |
| 1.5mm厚304镜面不锈制作，具有热反辐射作用，提高节能率及隔离平台的温度传至箱体内。使箱体始终保持最低温约40℃，使箱体内的电线及元器件寿命更长。 |
| 304不锈钢管支柱，可使铝材平台保持水平面状态。 |
| 机壳箱体采用1.2mm冷板制作，外喷金属油漆经高温烘烤，可五年不掉漆，不变色，表面光洁。 |
| 加热开关，打开此开关恒温平台开始加热至恒温状态。 |
| 加热灯，打开加热开关时此灯亮。此灯常亮时表示温度未达到设定值，此灯闪亮时表示已进入恒温状态。 |
| 电源灯，电源线插上带电插座时此灯会长亮，只要220ACV电源正常，此灯就长亮，此灯不亮表示整机没有220ACV电源。 |
| 智能温控器，温控器也是我公司研发的优质产品，采用PID微电脑进行模糊运算，可自动调整参数，双排数码管带小数点显示，控制精度可达0.2度且性能稳定，设计使用寿命为10年。 |
| 参数设定键，长按此键3秒可进入参数设定，详细操作请见温控器说明书。 |
| 小数点移位键，点按此键小数点可从个位移到十位，小数点停在那个数位上就可对此数位进行加减操作改变此数字，详细操作请见说明书。 |
| 减数键，点按此键可对数字进行减数操作，详细操作请见说明书。 |
| 加数键，点按此键可对数字进行加数操作，详细操作请见说明书。 |
| 恒温平台功能及用途介绍： |
| |
| 功能：控制系统采用我公司自主品牌的温控器和固态继电器，品质优良，精准度可过0.2度，内部主要元件全部采用原装进口元器件。固态继电器比接触器的使用寿命长100倍，响应频率快30倍。铝制平台在150℃恒温状态下各点的温差1℃以内，而市面上普通恒温平的温差达10℃之差。恒温平台设计使用寿为8年。指示灯采用LED灯显示，光亮更加柔和，经久耐用。 |
| 用途：LED行业、太阳能晶硅、IC帮定、电子元件加工等。 |
| 注意事项！！！ |
| |
| 放置恒温平台的桌面要平整无倾斜，保持铝制平台的水平面，铝制平台出厂前都用水平尺进行过校正，客户不必再调整。 |
| 恒温平台的机箱壳体上的通风窗不能被异物堵住，防止影响它的散热效果，不能有金属物件从通风窗伸入机箱壳体内，这样搞不好会触电的，小心哦！ |
| 不能放置在潮湿性及腐蚀性严重的地方，如果长久放置在那样的地方，会损伤它的外观，那样它会难受的，请爱护它！ |
| 客户所用的插座要有地线连线，因为所有的电阻性加热器件都会产生感应电，但只要接上地线感应电就会消失的无影无踪，保证您的绝对安全。所以插座要接上地线，要记住啊！ |
| 故障分析与维修 |
| |
| 打开加热开关铝制平台不加热：1、发热管坏的可能性极大，2、加热开关坏，3、固态继电器坏，4温控器坏， |
| 打开恒温平台底盖，1、检测发热管：先切断整机电源，用万用表打到欧姆档检测发热管的电阻，发热管的线是连接在一起的要把它剪断每条去检测，发热管的电阻一般是几十欧姆到两百欧姆左右。如果电阻无穷大或为几欧姆都可视为此发热管已损坏，进行更换。2、检测加热开关：也要先切断整机电源，把万用表打到蜂呜器档，把开关打到一字档，用表笔测量开关的端子是否处于接通状态，两路端子都通说明此开关是好的，否则就需更换。3、检测固态继电器：这个要让恒温平台接上电源哦，不过小心触电啊！然后打开加热开关，看固态继电器的指示灯是否亮或闪亮都可视为固态继电器输入端正常，如果不亮用万用表检测固态继电器的3---4端，看是否有12VDC的电压，如果没有那就是温控器损坏。再把万用表打到750VAC档位，用表笔测量固态继电器的1---2端，如果有220VAC的电压且不变化，那就可视为此固态继电器损坏，进行更换。4、检测温控器：恒温平台接上电源，打开加热开关，看温控器是否是正常显示，如果是和平时一样正常显示，把万用表打到直流档20VDC，测量固态继电器的3---4端看有没有12VDC的电压，如果没有可视为温控器已损坏，进行更换。 |
| |
| 铝制平台温度一边高一边低：其中一条发热管已损坏，按照以上发热管检测来对发热管进行测量。 |
| 温控器数显乱跳：1、如果SV窗口的数管码有“AT”字母在跳，说明操作时误长按了小数点移位键，启动了温控器的自整定，要取消请长按小数点移位键3秒钟然后放开，乱跳的“AT”字母就会消失，如果不取消温控器会在30分钟内自动取消。 |
| 2、如果PV窗口的数码管显示1312，SV窗口的数码管显示“ORAL”那就表示感温线开路，进行更换 |
