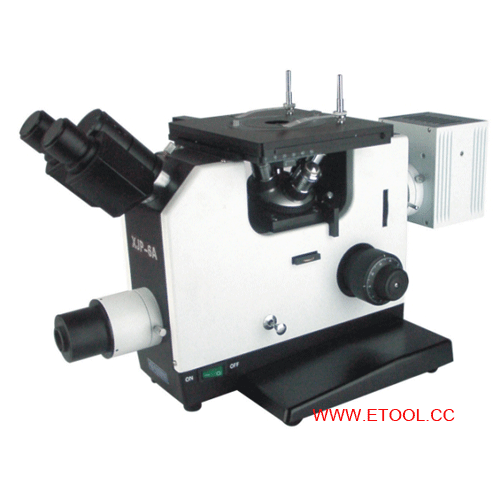

产品名称:倒置金相ET-C289D-倒置金相显微镜-倒置显微镜-影像式金相测量显微镜
详细技术参数：
标准镜头配置：（Criterion Configure) 10x(目镜) 5x-10x-40x-60x (物镜)
可选镜头配置（Optional Configurel) 10x-16x(目镜) 2.5x-4x-10x-20x-40x-60x-100x(物镜)
CCD 彩色1/3寸35像素（1/3“clolor CCD）
WxDxH 200x350x650mm
最小读数（Least Reading) 0.0001mm金相显微镜ET-C289D功能介绍
『功能详细介绍』
一、测量模式：
具有测量模式及比对模式，与TOMMY-II之基本功能相同。
1、 绘图--可将实时影像中的实际工件外形进行描绘，形成完整的工程图。绘图方式和 AutoCAD相似。
2、 测量--可测量平面上的任何几何图形之尺寸（角度、长度、直径、半径、点到线的距离、圆的偏心、两圆间距等）。
3、 标注--可在实时影像中的实际工件上标注各种几何尺寸。
4、 拍照--可拍下实物照片，包括所标注的尺寸。
5、 图形输出到AutoCAD--可将按实时影像中的实际工件的外形所描绘输出到AutoCAD中成为标准工程图。
6、 JPEG图片输入：可输入预先快照下的JPEG图片与实时影像中的工件进行比对。
7、 输出到AutoCAD自动摆正：可将按实时影像中的工件实际外形所描绘的图形按实际需要来自行设定基准并在传输过程中摆正图形
8、 AutoCAD中的标准工程制图输入：可把AutoCAD中的标准工程制图直接输入实时影像中与实际工件重迭而进行比对，从而找出工件和工程制图的区别。
9、 鸟瞰图：可观察工件的全图形并具有类似AutoCAD的缩放功能。
10、 在鸟瞰视图中标注：可以在鸟瞰全图中进行标注尺寸。
11、 直接输入圆、线段：可按客户需要输入标准的圆或线（客户自己定义圆、线的大小、长度和坐标位置）。再以标准的圆、线与影像中的实物比较，从而找到工件的误差。
12、 以极坐标方式输入线：可按客户需要以极坐标的方式输入标准线段。
13、 自设客户坐标：可以根据客户本身的需要，自行在实时影像上设定坐标原点（0，0）。
14、 坐标标注：以自己所设定之坐标原点（0，0）为基准，标注实时影像中任意一点的坐标位置。
15、 捕捉交点：可以自动捕捉两线的交点。
二、比对模式：
1、 可将实时影像中的实际工件进行拍照（包含影像上所标注的尺寸及线条图形），并可以JPEG格式储存于计算机中，形成产品图库。
2、 可将存于图库中的JPEG图档打开，并与同一画面中实时的影像相互比对。
注：1、影像式金相测量显微镜ET-C289可将以往用肉眼在传统显微镜下所观察之影像将其数字化并转 换至计算机中作各式的绘图及测量，再可将所得到的数据及图形数据储存于计算机中，以便数据存盘及 电子邮件发送。
2、适用于微型芯片电路检测、PCB板或其它金属镀层厚度检测，金属表面结构分析及其它高倍显微检测。
|
