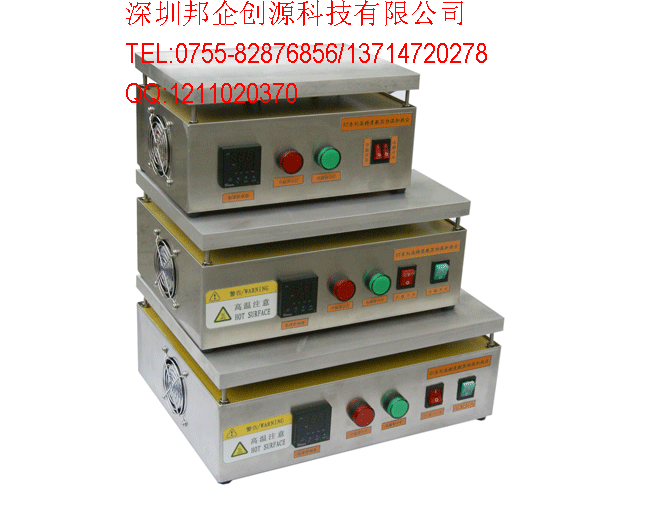

产品名称:LED灯试产-小量和打样生产-试产工艺流程设备-加热台

产品编号:LED灯试产-小量和打样生产-试产工艺流程设备-加热台

产品型号:LED灯试产-小量和打样生产-试产工艺流程设备-加热台

出品单位:深圳邦企创源 品牌:易拓(ETOOL)

浏览次数:

更多产品图片:

产品详细介绍:

LED铝基板加热台,加热平台,加热台,恒温加热台,不锈钢加热台,加热板-恒温加热台LED铝基板加热台生化试验加热台,邦定恒温加热台,电子恒温加热台铝基板焊接恒温加热台,贴片元件拆卸维修加热台,大平台恒温加热台,点胶恒温加热台,订做各款式恒温加热台,正方形恒温加热台,圆形恒温加热台,多段式恒温加热台,立式恒温加热台,异型恒温加热台


      深圳市邦企创源科技有限公司 品牌:易拓(ETOOL)-专业生产厂家,品质最好,做加热台最久的生产厂家!加热台主要看品质,一分价格一分货,我们加热台自己设计,温度均匀,用的最好的配件,温度控制器用的是宇电的(国产中最好的),控制箱用的是304不锈钢的(绝对304不锈钢,不是201不锈钢),质量好才是硬道理,不影响生产才是硬道理。


 主要用途: 广泛用于LED行业烤铝基板、实验室恒温加热、及工业等行业恒温加热,样品的烘焙、干燥和作其他温度试验,是生物、遗传、医药卫生、环保、生化实验室、分析室、教学研究的必备的工具。

优良的品质及良好的信誉受到了国内广大客户的一致认可,企合作的厂商也有很多上市知名企业。
1、  LED光电行业:雷士照明、国星光电、长方照明、纬创资通……
2、  国家级军工研究机构:中国航天科工集团、中核集团、天水七四九、中国电子科技集团
3、  知名高等院校:清华大学、复旦大学、吉林大学、浙江大学(实验室全套加热设备)

完全自主生产,绝非贸易调货,厂家出货质量及服务更有保障。
一,易拓(ETOOL) 产品优势:
    1,采用原装宇电PID人工智能数显温度控制仪,精度高,操作安全简单明确方便;
      2,采用高品质固态SSR)继电器,寿命是普通触点式继电器的100倍;
      3,采用多根高品质不锈钢发热管,维修方便快捷,故障率低;
      4,整个面板采用纯铝材料制作,具有导热系数高加热快,受热均匀等特点;
      5,炉体外壳全部为进口SUS304不锈钢材料制作,非特殊环境下使用决不存在掉漆生锈等弊端。
      6,控制系统安装了散热风扇及散热窗口(因为温控系统是不能在45度以上高温下长期工作的,否则会提前报废)

二,易拓(ETOOL) 产品规格:

ET-1010
加热板尺寸:100x100x20mm士1
功率:400W(MAX)
净重:3.5Kg
最高温度:350℃

型号:ET-1515
加热板尺寸:150x150x20mm士1
功率:600W(MAX)
净重:4Kg
最高温度:350℃

型号:ET-2020
加热板尺寸:200x200x20mm士1
功率:800W(MAX)
净重:4.5Kg
最高温度:350℃


型号:ET-3020
加热板尺寸:300x200x20mm士1
功率:1200W(MAX)
净重:6.0Kg
最高温度:350℃

型号:ET-3625
加热板尺寸:360x250x20mm士1
功率:1500W(MAX)
净重:7.5Kg
最高温度:350℃


型号:ET-4030
加热板尺寸:400x300x20mm士1
功率:1800W(MAX)
净重:10Kg
最高温度:350℃



型号:ET-6040
加热板尺寸:600x400x20mm士1
功率:3200W(MAX)
净重:22Kg
最高温度:300℃

型号:ET-6050
加热板尺寸:600x500x20mm士1
功率:3800W(MAX)
净重:25Kg
最高温度:280℃


以上所列均为整体式标准品,整机高度为150mm,温控器控制精度为士1度,台面表面温差为士1~2%度。

其他规格用后缀字母进行区分,

A:分体式(整机高度65mm);

B:外侧有保护装置;

G:最高可以使用在450度范围内的高温机型;

TG:最高使用在500度范围内的特高温机型。

还可非标定制其它规格及110V电压机型

三、应用范围:
1、任何电子行业封胶、点胶恒温加热。
2、LED行业铝基板焊接,维修。
3、模具厂模蕊预热。
4、工业各行业恒温加热样品的烘焙、干燥和作其他温度试验,是生物、遗传、医药卫生、环保、生化实验室、分析室、教学研究的必备的工具

四、使用方法

1、接通电源,打开“电源开关”此时绿色“电源指示灯”常亮,表明设备已供电。

2、打开“升温开关”设备开始运行,红色“升温指示灯”常亮表明表面工作台正在持续升温;闪烁表明进入恒温状态,此时表面工作台为间断性升温。

3、使用完后,先关闭“升温开关”此时设备升温部分停止运行,此时绿色“电源指示灯”依然常亮,可以间接性警示设备依然在工作,请勿触碰工作面板。待表面工作面板彻底冷却后(建议1小时)再关闭“电源开关”。

五、操作实例 — 电子封胶作业步骤 :
1、 接通电源,调节好所需要的温度(参考温度120。C左右)。
2、 选择适合规格铝盘,然后把COB放入铝盘上面,再按横向在发热板上放两 装满COB的铝盘。
3、待炉温升到120。C(即COB达到100。C左右)就开始对COB进行封胶作业。
4、封好一盘后,然后把烤热的铝盘向前移位,又向炉上面添加一盘,再对另一盘已烤热的COB封胶,就这样轮流作业。

六、注意事项:

1.电源电压为220VAC,并且要有接地线的三孔插座和漏电开关。

2.非专业人士请勿打开机壳,或擅自改动内部接线。

3、不可用手直接接触发热板,以免烫伤。

4、长期不用或外出时,请切断电源。

5、此设备有风冷散热装置,切勿堵塞设备侧面进风口。

6、当需要更换保险管时,请一定拔下电源插头后再进行更换,以免发生触电危险。



      质保:本机发热管保用半年,整机保修一年,如有问题可以先网上咨询,我们的技术人员帮你解决,也可以寄回来我们维修(一年保修期内免邮费,超一年运费自理)。



         深圳邦企创源品牌:易拓(ETOOL)-专业生产厂家,品质最好,做加热台最久的生产厂家!LED铝基板加热台,加热平台,加热台,恒温加热台,不锈钢加热台,加热板,LED焊锡台-LED灯珠返修台、BGA返修台、恒温电热板-恒温加热台,加热台-LED加热台-加热平台-实验恒温加热台-电子恒温加热台-LED专用恒温加热台”的厂家。以一流的产品质量和精湛的技术服务受到了用户的一致好评。

   欢迎来电咨询. 0755-82876856  联系人:何先生 13714720278   QQ:1211020370     更多产品http://www.szetool.cn





台式回流焊接机产品系列





一、            概述:
产品采用微电脑控制,预存八种回焊控温曲线供用户选择,可满足国标和美标有铅无铅的SMDBGA焊接要求,操作简单,整个焊接过程自动完成;
快速红外线辐射和循环风加热,使温度更加准确、均匀;模糊控温技术和可视化抽屉式工作台,使整个焊接过程在你的监视下自动完成;能完成单、双面板的焊接,可焊接最精细表贴元器件。
采用了免维护高可靠性设计,让你用的称心、放心。


二、            产品说明:
1、超大容积回焊区:
有效焊接面积达:180x235mm300 x 320 mm, 600 x 400 mm可选. 大大增加本机的使用范围,节省投资。
2
、多温度曲线选择:
内存八种温度参数曲线可供选择,并设有手动加热、强制冷却功能;整个焊接过程自动完成,操作简单。
3
、独特的温升和均温设计:
输出功率达800W的快速红外线加热和均温风机配合使温度更加准确、均匀,可以按你预设的温度曲线自动、准确完成整个生产过程,无须你动手。
4
、人性化的科技精品:
刚毅的外观,可视的操作,友好的人机操作界面,完美的温度曲线方案,从始至终体现科技为本;轻巧的体积和重量,让你节约大量金钱,台面式放置模式,可让你拥有更大的空间;简单的操作说明,让你一看就会。
5
、完善的功能选择:
回焊、烘干、保温、定型、快速冷却等功能集于一身;可完成CHIPSOPPLCCQFPBGA等所有封装形式的单、双面PCB板焊接;可用作产品的胶固化,电路板热老化,PCB板维修等多种工作。广泛适用于各类企业、公司、院所研发及小批量生产需要。


三、       产品技术参数:
 技术参数:
有效焊接面积: 30 x32 cm
产品外型尺寸: 43 x 37 x26 cm
产品包装尺寸: 50 x 43 x33 cm
额定功率: 1500W
工艺周期: 18 min
电源电压: AC110V ~AC220V/50~60HZ
产品净重: 12.5Kg
产品毛重: 14Kg


技术参数:
有效焊接面积: 30 x32 cm
产品外型尺寸: 43 x 37 x26 cm
产品包装尺寸: 50 x 43 x33 cm
额定功率: 1500W
工艺周期: 18 min
电源电压: AC110V ~AC220V/50~60HZ
产品净重: 12.5Kg
产品毛重: 14Kg

技术参数:
有效焊接面积: 60 x40 cm
产品外型尺寸: 68.4 x 50.4 x22.5 cm
率: 1900W
期: 18 min
压: AC110V ~AC220V/50~60HZ


LED铝基板焊机 ET-960
技术参数

产品型号
T-960
加热区数量
3/2
加热区长度
960mm
加热方式
智能受控水平热风+智能受控快速红外线加热
冷却区数量
1
PCB最大宽度
300MM
运输方向
传送方式
网传动+链传动
运输带速度
0-1600mm/min
电源
35线 380V 50/60Hz
电源峰值功率
4.5KW
升温时间
15分钟左右
温度控制范围
室温~300
温度控制方式
PID闭环控制
温度控制精度
±3
PCB板温度分布偏差
±2
外型尺寸(长**高)
1450×630×470
机器重量
90KG








       专业生产销售台式回流焊炉-小型台式回流焊机-小型台式回流焊,台式回流焊接机-台式回流焊机-台式回流焊-维修等,以一流的产品质量和精湛的技术服务受到了用户的一致好评.
        欢迎来电咨询. 0755-82876856    联系人:何先生  13714720278     QQ:531569588  更多产品
http://www.szetool.cn
