产品详细介绍：

恒温加热台使用说明

型号:ET-13030FLED长灯条恒温锡焊台

发热板尺寸：1300×300×20（±1mm）
产品外形尺寸: 1300×300×75mm

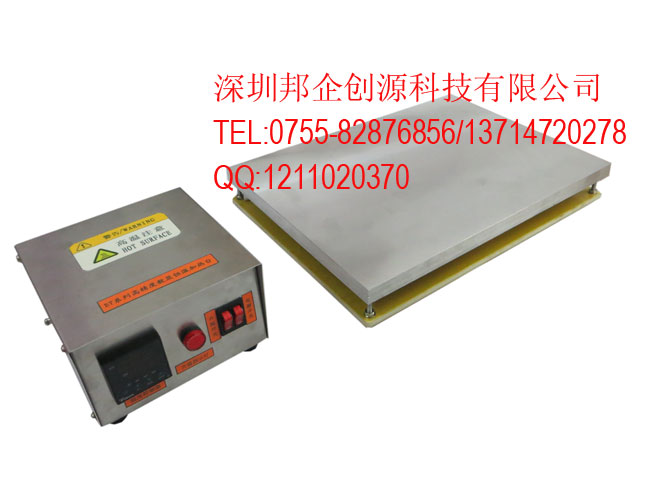

控制箱尺寸:227×160×130mm    分体线长:1.7米
控制温度范围：常温—280℃
电源：220V（50Hz） 功率4600W  净重：35Kg
产品特点:
1.原装宇电PID数显温度控制仪，精度高，操作简单
2.高品质固态SSR继电器
3.多根高品质不锈钢发热管，维修方便，故障率低
4.整个面板采用铝合金制作,磨床表面加工,平整度/光洁度更高.具有导热系数高加热快，受热均匀等特点
5.炉体外壳SUS304不锈钢，不存在掉漆生锈

 深圳市邦企创源科技有限公司 品牌:易拓(ETOOL) 选用的是“厦门宇电”的高精度数显温控器，业内知名度很高，质量可靠，最高质保期可达24个月；关键性的发热部件选用了进口的电阻丝制作的不锈钢发热管，在同等使用条件下，寿命是同等规格普通发热管的1倍以上，450度的高温机种选用的更是纯进口的发热管，质量更好，寿命更长；外壳材料均选用SUS304不锈钢制作，防锈等级比铁皮烤漆或者是SUS201材料都要高很多。

优良的品质及良好的信誉受到了国内广大客户的一致认可，企合作的厂商也有很多上市知名企业。
1、 LED光电行业：勤上光电、雷士照明、国星光电、长方照明、纬创资通……
2、 国家级军工研究机构：中国航天科工集团、中核集团、天水七四九、中国电子科技集团
3、 知名高等院校：清华大学、复旦大学、吉林大学、浙江大学（实验室全套加热设备）

完全自主生产，绝非贸易调货，厂家出货质量及服务更有保障。

 欢迎来电咨询. 0755-82876856 联系人：何先生 13714720278 QQ:1211020370 更多产品http://www.szetool.cn

一，产品特性：

 　(1)采用原装宇电PID人工智能数显温度控制仪，精度高，操作安全简单明确方便；
   (2)采用高品质固态SSR）继电器，寿命是普通触点式继电器的100倍；
   (3)采用多根高品质不锈钢发热管，维修方便快捷，故障率低；
   (4)整个面板采用纯铝材料制作，具有导热系数高加热快，受热均匀等特点；
   (5)炉体外壳全部为进口SUS304不锈钢材料制作，非特殊环境下使用决不存在掉漆生锈等弊端。

   (6)控制系统安装了散热风扇及散热窗口（因为温控系统是不能在45度以上高温下长期工作的，否则会提前报废）

二，技术规格：

 电源：220V (50HZ)；控制温度范围：普通型（常温~350℃）；高温型（室温~450度）。控制精度:士1℃

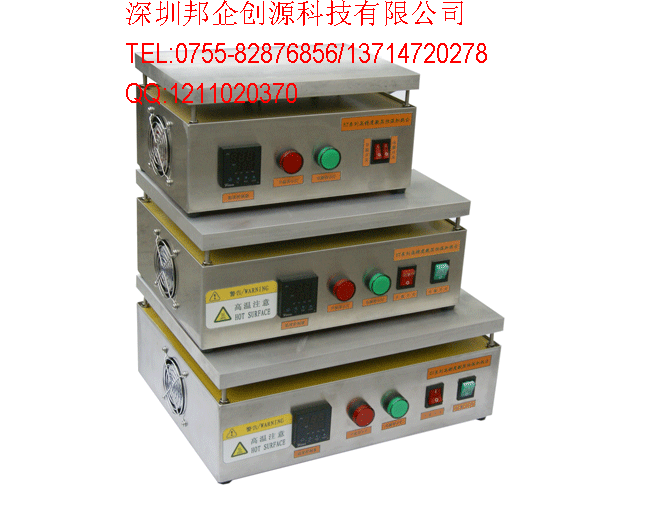

类型：整体式（高度145mm),分体式（高度65mm）,普通型（常温~350℃）；高温型（室温~450度）。

规格:

      ET-70:加热板尺寸70x70x145mm士1 ,功率260W(MAX) ,净重:3.3Kg

      ET-100:加热板尺寸100x100x145mm士1 ,功率400W(MAX) ,净重:3.5Kg

      ET-1510:加热板尺寸150x100x145mm士1 ,功率500W(MAX) ,净重:3.8Kg

      ET-150:加热板尺寸150x150x145mm士1 ,功率500W(MAX) ,净重:4.5Kg

      ET-200:加热板尺寸200x200x145mm士1 ,功率800W(MAX) ,净重:4.5Kg

      ET-3020:加热板尺寸300x200x145mm士1 ,功率1200W(MAX) ,净重:6Kg

      ET-360:加热板尺寸360x250x145mm士1 ,功率1500W(MAX) ,净重:7.5K

      ET-400:加热板尺寸400x300x145mm士1 ,功率2000W(MAX) ,净重:10Kg

      ET-600:加热板尺寸600x400x145mm士1 ,功率3200W(MAX) ,净重:20Kg

     以上为整体式规格，分体式加热板尺寸高度都为20mm。

常规有现货，非常标需订制，2-5个工作日可以交货，价格另行商议。

 还有现货发热板规格:150*1300*20mm,200*1300*20mm,300*1300*20mm

以上所列均为整体式标准品，整机高度为145mm，温控器控制精度为士1度，台面表面温差为士1~2%度。
其他规格用后缀字母进行区分，

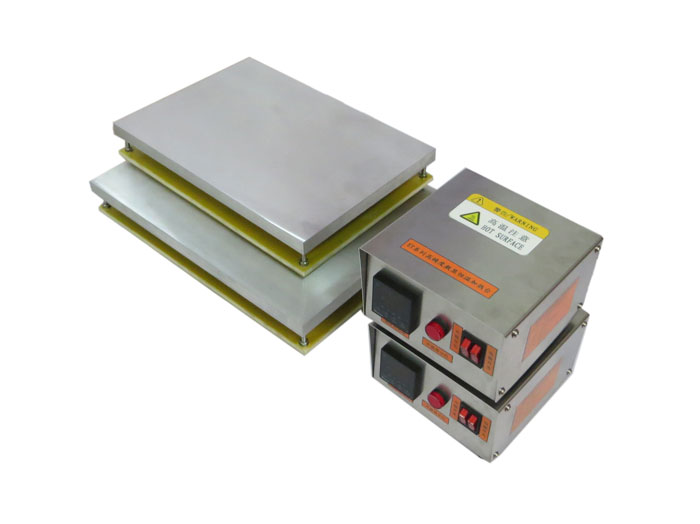

A：分体式(整机高度65mm)；
B：外侧有保护装置；
G：最高可以使用在450度范围内的高温机型；
TG：最高使用在500度范围内的特高温机型。
还可非标定制其它规格及110V电压机型

三，应用范围:

1、任何电子行业封胶、点胶恒温加热。

2、LED行业铝基板,灯珠焊接，维修。

3、模具厂模蕊预热。

4、工业各行业恒温加热样品的烘焙、干燥和作其他温度试验，是生物、遗传、医药卫生、环保、生化实验室、分析室、教学研究的必备的工具。

四，使用方法 ：

1、接通电源，打开“电源开关”此时 “电源指示灯”常亮，表明设备已供电。

2、打开“升温开关”设备开始运行， “升温指示灯”常亮表明表面工作台正在持续升温；闪烁表明进入恒温状态，此时表面工作台为间断性升温。

3、使用完后，先关闭“升温开关”此时设备升温部分停止运行，此时 “电源指示灯”依然常亮，可以间接性警示设备依然在工作，请勿触碰工作面板。待表面工作面板彻底冷却后（建议1小时）再关闭“电源开关”。

五，注意事项：

1、电源电压为220VAC，并且要有接地线的三孔插座和漏电开关。

2、非专业人士请勿打开机壳，或擅自改动内部接线。

3、不可用手直接接触发热板，以免烫伤。

4、长期不用或外出时，请切断电源。

5、此设备有风冷散热装置，切勿堵塞设备侧面进风口。

6、当需要更换保险管时，请一定拔下电源插头后再进行更换，以免发生触电危险。

六，温控面板说明:

七，参数设置

1，长按左侧“Ο”键可进入下表。

2，设置给定值：在基本显示状态下可以通过按∧，∨，＜键来修改下显示窗口显示的设定温度控制值。按∨键减小数据，按∧键增加数据，可修改数值位的小数点同时闪动（如同光标）。长按并保持不放可以快速地增加/减少数值，并且速度会随小数点右移自动加快（2级速度）。而按＜键则可直接移动修改数据的位置（光标），按∧或∨键可修改闪动位置的数值，操作快捷。

3，自整定（AT）操作：采用AI人工智能PID方式进行控制时，可进行自整定(AT）操作来确定PID调节参数。在基本显示状态下按＜键并保持2秒钟，将出现AT参数。按∧键将下显示窗的OFF修改成ON，再按“Ο”键确认即可开始执行自整定功能。此时仪表下显示窗将闪动显示At字样，经过2个振荡周期后，仪表内部微处理器可自动演算出适合当前环境下的PID参数并自动结束自整定。如果要提前放弃自整定可再按＜键并保持约2秒钟调出At参数，并将ON设置为OFF再按“Ο”键确认即可。（注：系统在不同给定值下整定得出的参数值不完全相同，执行自整定功能前应先将给定值SV设置在最常用的值上，自整定过程中禁止修改SV值。自整定刚结束时控制效果可能还不是最佳，由于有学习功能，因此使用一段时间后方可获得最佳效果。

八，保修

1，在正常使用时而非人为损坏的情况下整机享有1年免费维修（发热管保修6个月）；

2，超过保修期后整机终身有偿服务；

注意：

1，电源线插到设备背部插孔内一定要检查是否有插牢固,不能出现虚接现象,要不会出现打火烧坏电源插座现象.

2,开机加热温度可能超过用户设置温度3-5度，数分钟过后温度下降到设置温度，本特性能提高加热台温度均匀性。

3,由于发热板为机加工,螺丝孔内有残余的机油,经过高温会蒸发,会冒出白色烟雾及异味,此现象存属正常现象,经过一段时间的使用此现象将消失.

4,设备使用时会发出脆响,系发热管热胀冷缩与安装孔壁及压板摩擦所致,请放心使用,不会存在危险,

5,设备出厂时已经过24小时老化测试，请勿擅自更改内部参数设置，如人为修改参数错误而导致设备及人员损伤，本公司概不负责！！！
